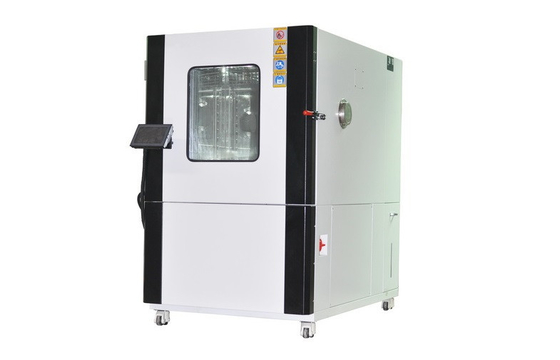

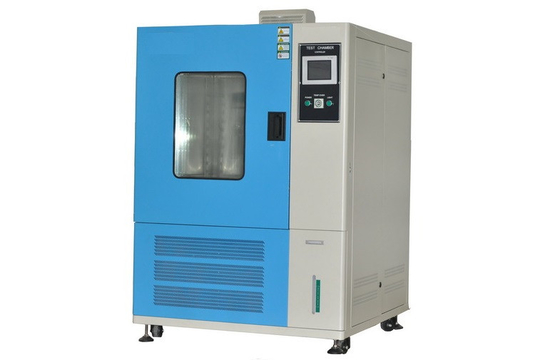

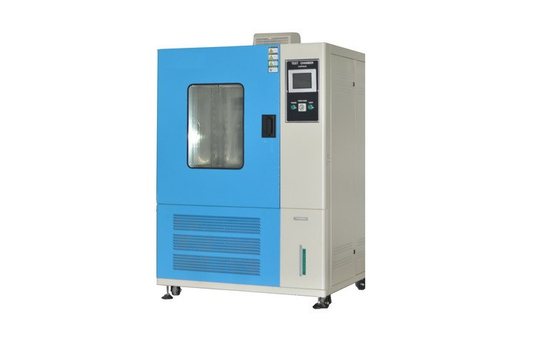

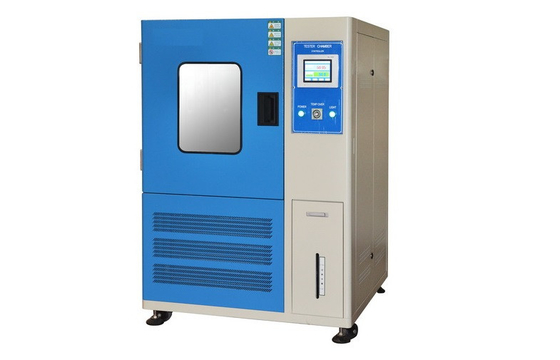

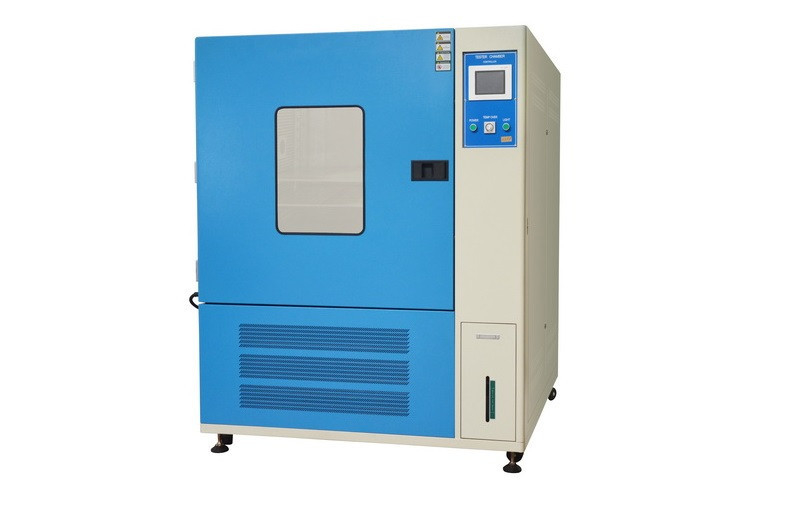

Programmierbare Feuchtigkeits-und Temperatur-Test-umweltsmäßigkammer mit Touch Screen Prüfer

Programmierbare Temperatur-und Feuchtigkeits-Test-Kammer simuliert ein Voll der Temperatur und der humidityconditions zur Haltbarkeit, klimatischen, des Einfrierens dem Widerstand der Testzuverlässigkeit, zur Qualitätssicherung, zur Temperaturwechselbeständigkeit etc.

QTH-80A Anwendung:

1, Elektronik, Elektrogeräte, Sensoren

2, Halbleiter, PWB, LCD u. LED

3, Medicals-Tests

4, mechanische, Militär-, Luftfahrtprodukte

5, Fahrzeuge, Transport, Automobilzulieferindustrien

6, Chemikalien, petrochemische Industrien

7, Baumaterialien, Plastik, Textilindustrien

8, Prüfungsmetallin verbindung stehende Industrien mögen etc. überziehen.

9, Instrumentierung

Eigenschaften:

1, Kammer, die Außenmaterial Edelstahl mit umweltsmäßig backender Farbe ist, widersteht Korrosion und liefert Schlagzähigkeit. Innenmaterial ist SUS304#-Edelstahl mit ausgezeichneter Hitzebeständigkeit und einfaches
zu säubern.

2, HL-1000 Touch Screen Prüfer ist entworfen, um die Kammerprogrammierung und Einrichtungszeit mit zu sparen
Temperaturgrenze und -warnung, zum Ihres Produktes zu schützen.

3, Sicherheitsrelaisverbindung wird zur Verfügung gestellt, um Ihr Gerät in Versuch zu schützen vom Entfernen von Energie zu ihr, wenn die Kammer nicht läuft.

4, Kommunikationen RS-232 ist für Computerverbindung und programmiert können auf Computer durch Software eingestellt werden,
überwachen Sie Prüfungsprozeß und führen Sie automatisch aus- Funktionen durch.

5, Nebel-freies Betrachtungsfenster und Innenlicht macht Betrachtungsarbeitsplatz frei und beobachtet den Test darunter
beste Bedingungen.

6, verstellbares Produktregal schiebt heraus für einfacheren Produktzugang. Regalentwurf nicht-spitzt und Unterstützungen
große Produktlasten.

7, linke Seite der Kammer mit Kabelanschluss des Durchmessers 50mm für Einschalttest.

8, optionaler elektronischer Feuchtigkeitssensor wird auf allen Testkammern für Genauigkeit und minimale Wartung verwendet.

QTH-Reihenprodukte passen sich nach Standards an:

IEC68-2-1 (GB-2423.1-2008) Prüfungsa: Prüfverfahren der niedrigen Temperatur

IEC68-2-2 (GB-2423.2-2008) Prüfungsb: Hochtemperaturprüfverfahren

MIL-STD-202F (GJB360.8-87) Hochtemperaturlebenprüfung

MIL-STD-810D (GBJ150.3) Hochtemperaturmethode

MIL-STD810D (GBJ150.4) Methode niedriger Temperatur

IEC68-2-3 (GB2423.3-93) Prüfungsca: Konstantes Prüfverfahren der feuchten Hitze.

Prüfungsdb IEC68-2-30 (GB2423.4-93): Abwechselndes Prüfverfahren der feuchten Hitze.

MIL-STD-810D (GJB150.9-93) Prüfverfahren feuchter Hitze

Optionale Zusätze:

Kabelanschluss: Größe des Kabelanschlusses ist für Ф100mm verfügbar

Wasserreinigungsapparat RO 80: Stellen Sie ununterbrochen gereinigtes Wasser für Befeuchtungsheizung und Nassbirne zur Verfügung

Trockenmittel: Das Rotationserneuerntrockenmittel M-120 stellt genaue Steuerung der niedrigen Feuchtigkeit (10C, 15%RH) für elektrostatische Zuverlässigkeitsprüfungen sicher.

Entfrostungsgerät: Die Kammer automatisch ermittelt und schmilzt den Frost auf dem Verdampfer beim Funktionieren unter 0℃, um Dauerbetrieb zu erlauben

Elektronischer Feuchtigkeitssensor: Präzisions-Feuchtigkeitssensor mit Edelstahlschutzrohr

Kammer-Maße

Modell	Innenmaß W-× H × D	Außenmaß W-× H × D	Innenvolumen
QTH-80A/B/C/D	400 × 500 × 400mm 15,7“ × 19,7“ × 15,7“	930 × × 1310 810mm 36,6" × 51,6" × 31,9"	80L
QTH-150A/B/C/D	500 × 600 × 500mm 19,7“ × 23,6" × 19,7“	× 1410 × 1030 910mm 40,6" × 55,5" × 35,8"	150L
QTH-225A/B/C/D	500 × 750 × 600mm 19,7“ × 29,5" × 23,6"	× 1620 × 1080 1120mm 42,5" × 63,8" × 44,1"	225L
QTH-416A/B/C/D	700 × 850 × 700mm 27,6" × 33,5" × 27,6"	× 1660 × 1230 1210mm 48,4" × 65,4" × 47,6"	416L
QTH-800A/B/C/D	× 1000 × 1000 800mm 39,4" ×39.4“ × 31,5"	1530 ×1810 × 1310mm 60,2" × 71,3" × 51,6"	800L
QTH-1000A/B/C/D	× 1000 × 1000 1000mm 39,4" × 39,4" × 39,4"	× 1810 × 1530 1510mm 60,2" × 71,3" × 59,4"	1000L

Spezifikationen:

Steuermodus	Ausgeglichene Temperatur und Luftfeuchteregelungs-System
Funktionierender Temp. U. feucht. Strecke	+5℃ | +35℃; <85>
Temp. Strecke	A=0℃, B=-20℃, C=-40℃, D=-70℃ | +100℃ (150℃)
Feucht. Strecke	10% ~98%R.H. (Optional: 5%~98%R.H.)
Temp. U. feucht. Schwankung	±0.5℃; ±2.5%R.H.
Temp. U. feucht. Einheitlichkeit	≤2.0℃; ≤3%R.H.
Temp. U. feucht. Abweichung	≤1.0℃; ≤2%R.H.
Temp. Anwärmdauer	0℃ | +100℃within 30min; -20℃ | +150℃within 45min
Temp. Kühlzeit	20℃ | -40℃within 60min; 20℃ | -70℃within 85min
Stromversorgung	AC380V, 50/60HZ, dreiphasig (spezifiziert durch Benutzer)
Außenmaterial	Edelstahl mit Backenfarbe
Innenmaterial	SUS304#-Edelstahl
Isoliermaterial	Steifer Polyurethanschaum
Kühlanlage	Mechanische KaskadenKühlanlage; Flossenart Heizkörper
Zirkulationssystem	Mechanisches Konvektionssystem
Befeuchtungs-Wasserversorgung	Automatisches regulierendes Wasser, wieder gutzumachendes Versorgungssystem, WasserknappheitsWarnungssystem
Wasserqualität	Nur destilliertes Wasser, Behälterkapazität des Wassers 20L
Prüfer	HL-1000 Touch Screen Prüfer
Sicherheitsvorrichtungen	Schalter Schutz der Hitze, Kompressorüberlastungs-Schutz Schalter Wasserknappheitsschutz Schalter, Befeuchterschutz Schalter StörungsWarnungssystem
Zusätze	Betrachtungsfenster, Kammer-Beleuchtung, Kabelanschluss ø50mm, Produktregal schiebt 2 Stücke, Universalgießmaschinen HL-1000 Touch Screen Prüfer

Anmerkung: 1, die Leistungswerte sind kein Exemplar innerhalb des Testgebiets.

2, bei der umgebenden Temperatur 20℃, relative Luftfeuchtigkeit 65%rh, Nennspannung

3, entsprechend IEC60068-3-5: 2001 und IEC60068-3-6: 2001

4, die oben genannten Spezifikationen sind als nur Referenz.
